Ohjeita turvarampin valmistukseen

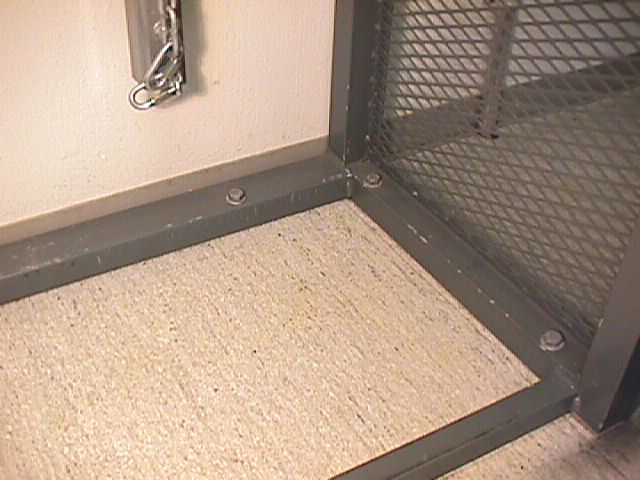

- Kuva 1: Rungon kiilapulttikiinnitys lattiaan.

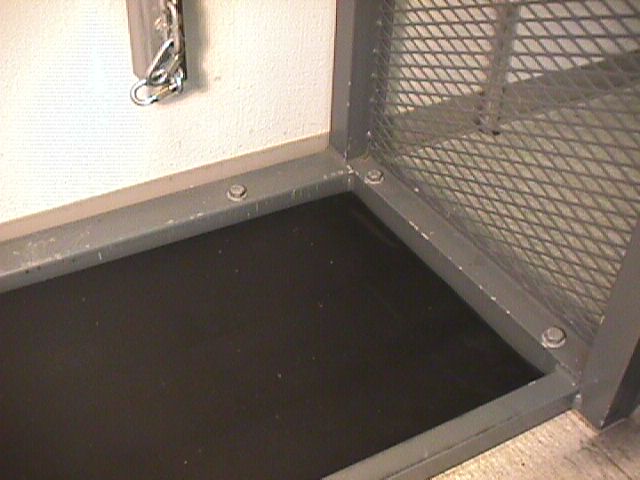

- Kuva 2: Kumimatto iskunvaimennukseen.

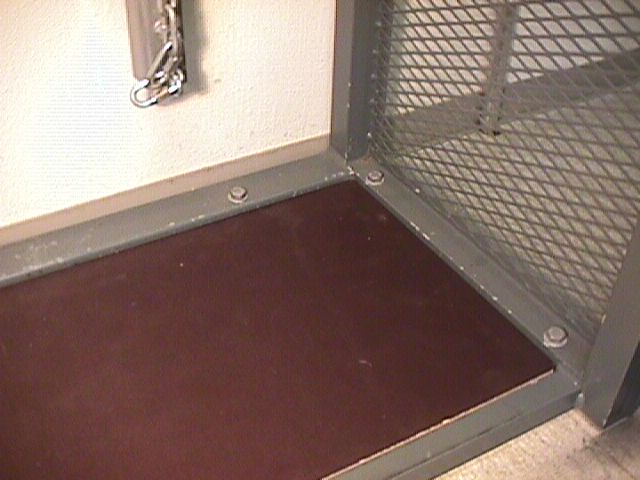

- Kuva 3: Kuitulevy iskunvaimennukseen.

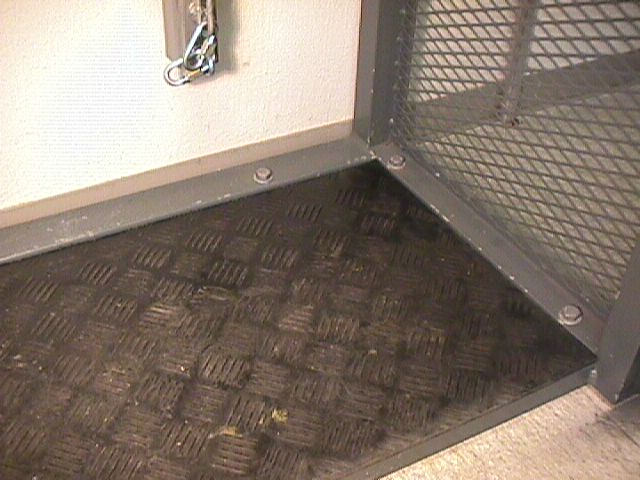

- Kuva 4: Turkkilevykuvioinen kumimatto lattiassa.

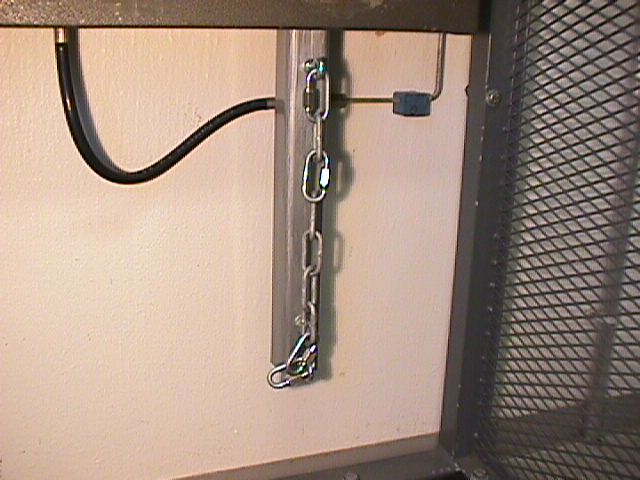

- Kuva 5: Turvaletkun kiinnitystolppa sekä rungon kiilapulttikiinnitys seinään.

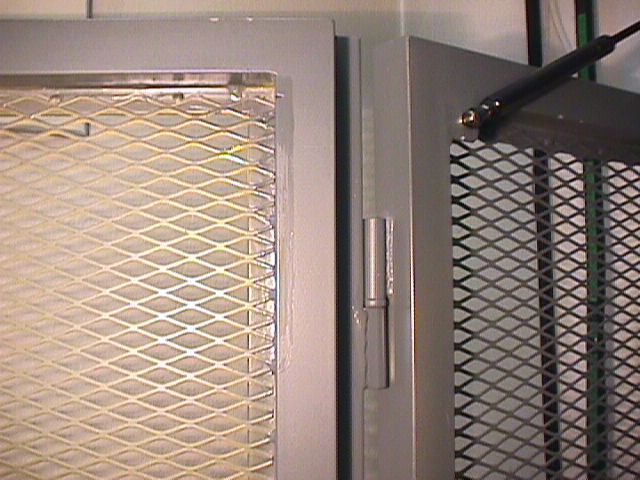

- Kuva 6: Oven hitsattavan saranan kiinnitys.

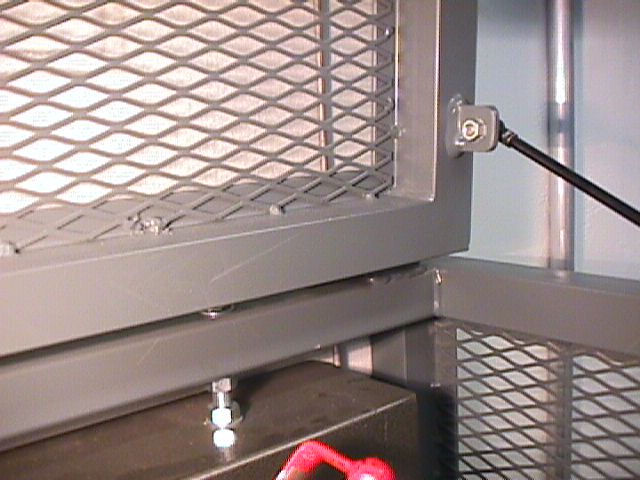

- Kuva 7: Kaasujousen kiinnitys porttiin.

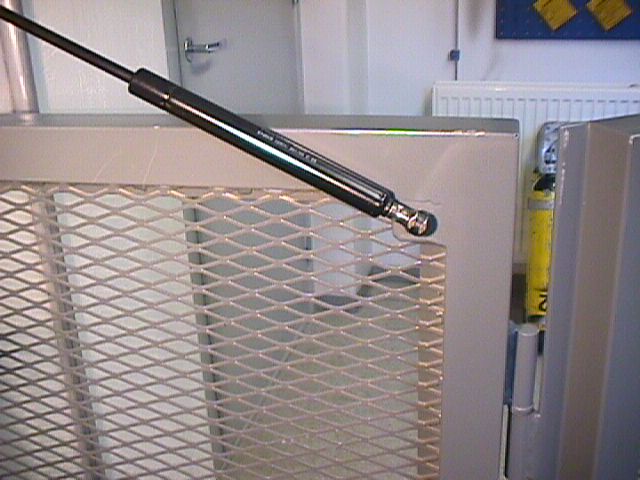

- Kuva 8: Kaasujousen kiinnitys runkoon.

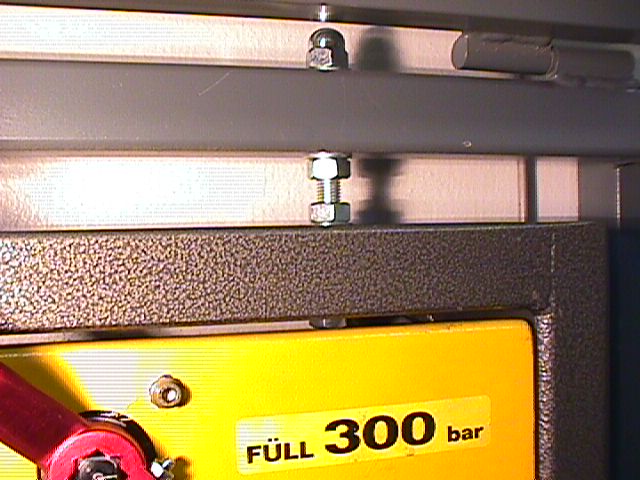

- Kuva 9: Turvarampin ja täyttörampin keskinäinen kiinnitys.

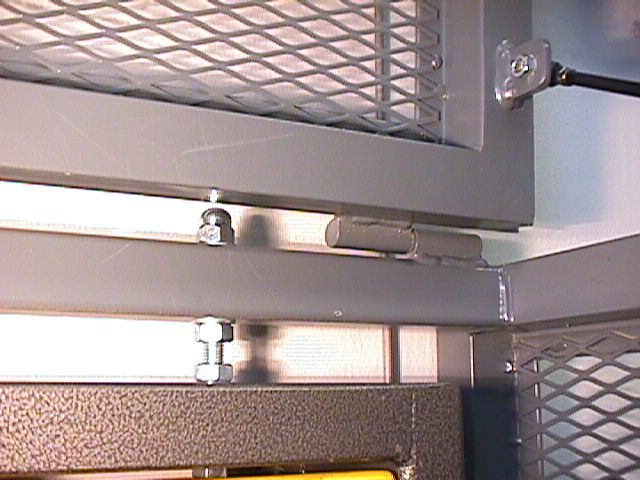

- Kuva 10: Portin saranan kiinnitys.

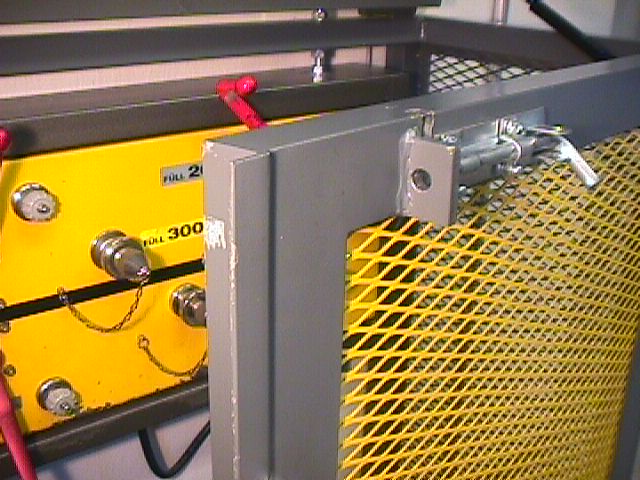

- Kuva 11: Oven salparauta.

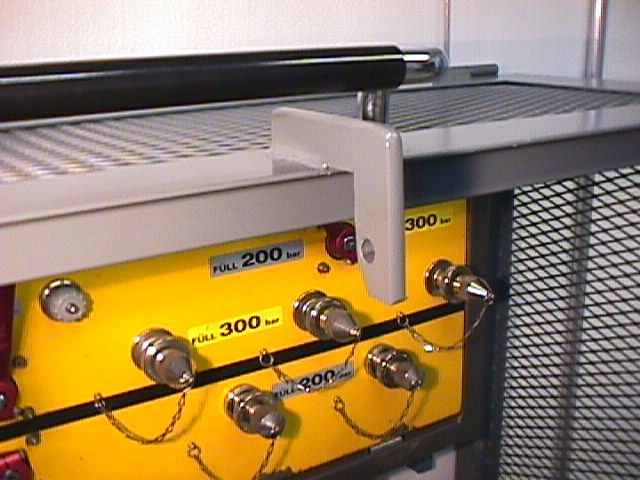

- Kuva 12: Portin salparauta.

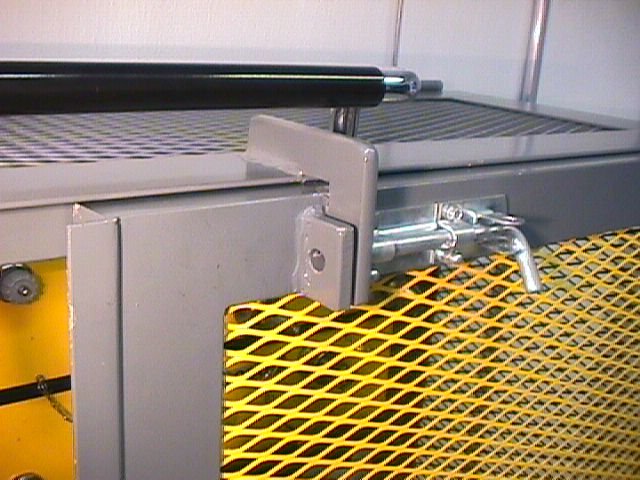

- Kuva 13: Salparaudat yhdessä.

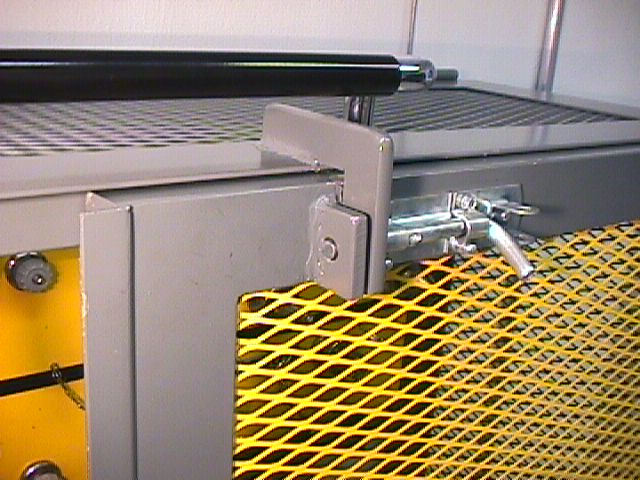

- Kuva 14: Salparaudat keskenään lukittuna "kiväärilukon" salparaudalla.

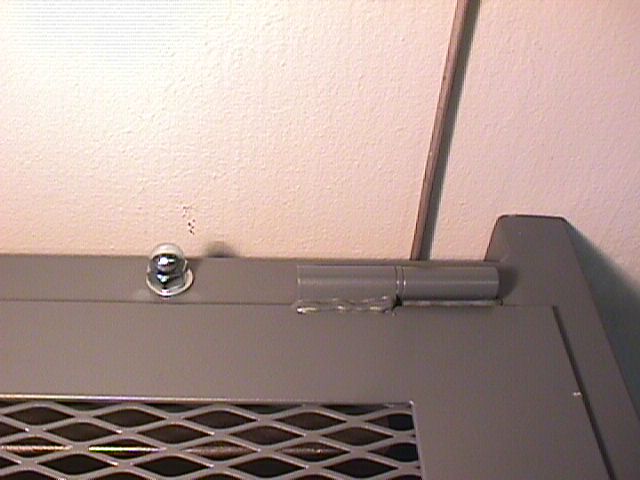

- Kuva 15: Portin saranan kiinnitys.

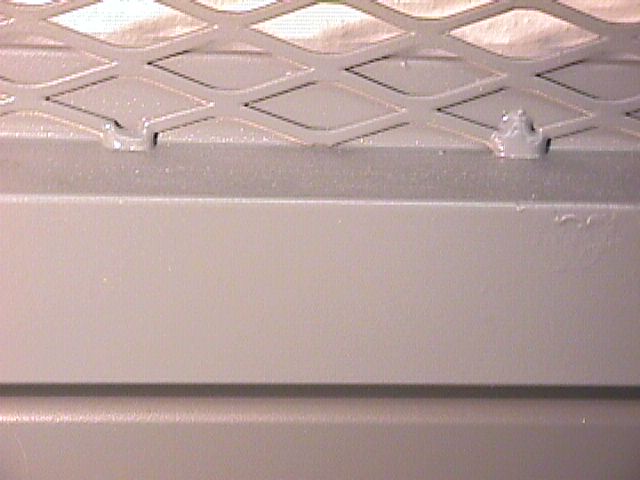

- Kuva 16: Verkon kiinnitys huullokseen hitsaamalla.

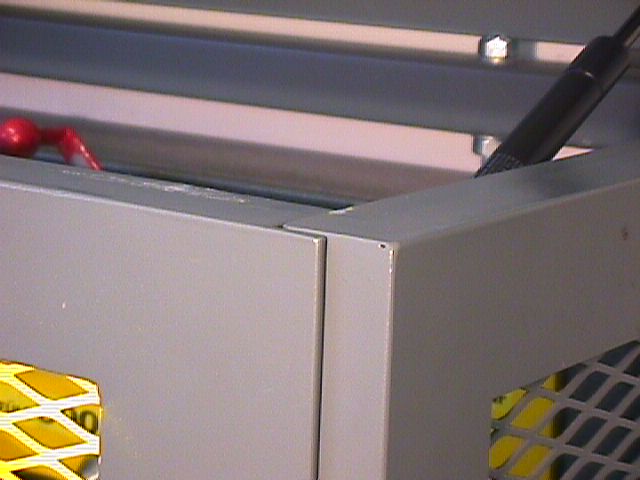

- Kuva 17: Oven huullos.

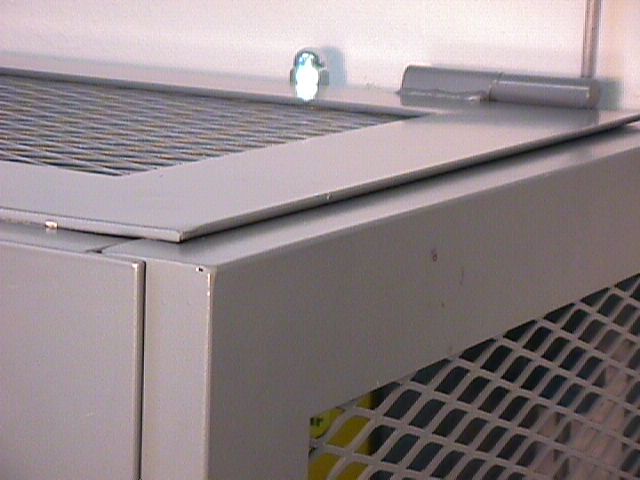

- Kuva 18: Huullosten tarkoitukset.

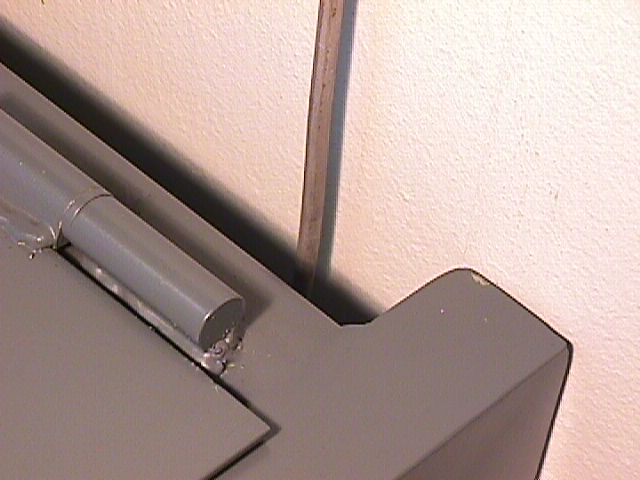

- Kuva 19: Väli ilman tuloputkea, täyttöletkua tai muuta tekniikkaa varten.

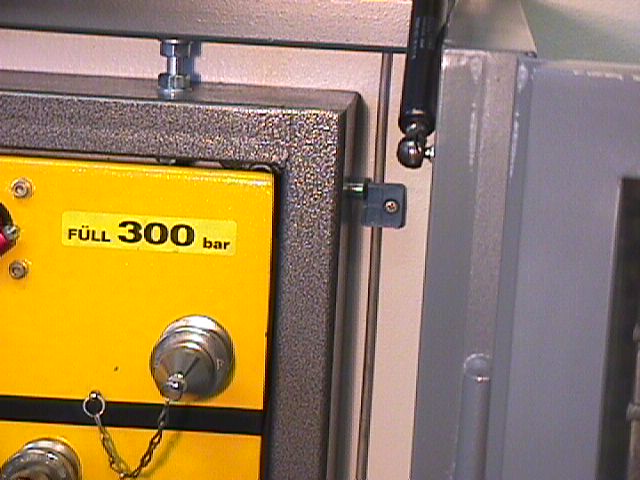

- Kuva 20: Ilman tuloputki.

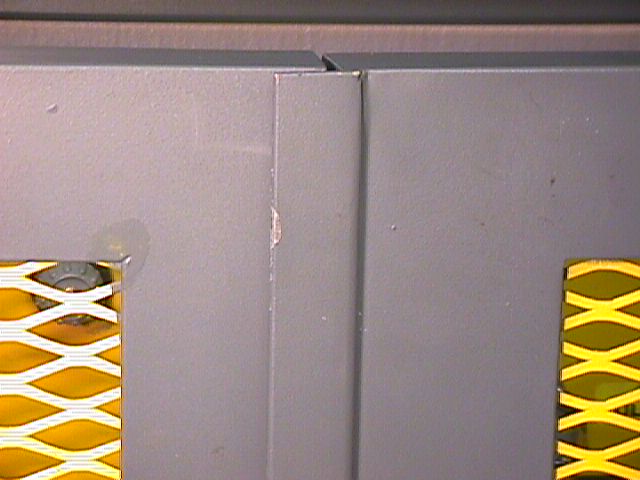

- Kuva 21: Ovien keskiraon peittävä huullos.

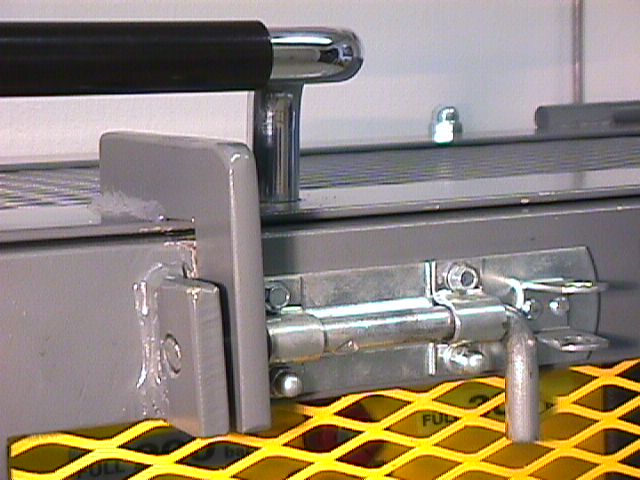

- Kuva 22: Portin ja ovien keskinäinen lukitus ja portin kahva.

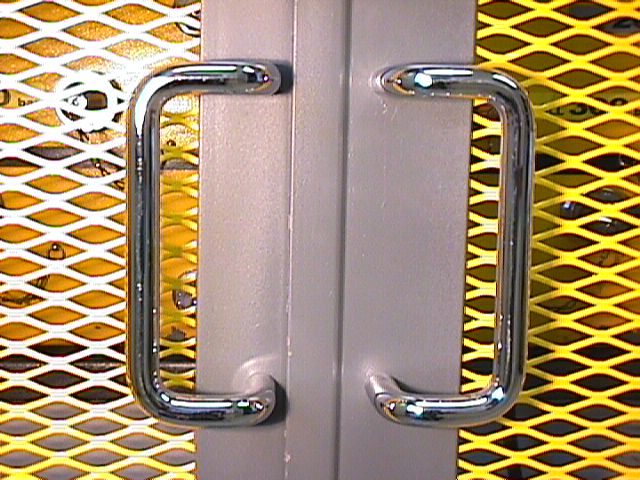

- Kuva 23: Ovien kahvat.
- Kaikki kuvat zip-paketissa (1,21 Mt)
Turvarampin päädyt ovat 40x40 mm vahvaseinämäistä muotoputkea, jossa on yhdellä sivulla huullos verkon kiinnitystä varten. Muu runko tehdään samankokoisesta huultamattomasta putkesta.
Ovien karmin saranapuolet tehdään 40x40 mm muotoputkesta, jossa on huullokset saman sivun vastakkaisilla puolilla. Toiseen huullokseen kiinnitetään saranat ja toiseen verkko. Myös toisen oven keskitolpasssa käytetään molemminpuoleista huullosta, joista toiseen tulee verkko, ja toinen peittää ovien keskiraon.
Portti tehdään molemmin puolin huulletusta 40x40 mm muotoputkesta. Portti lepää ulommaisen huulloksen varassa päätyjen ja ovien päällä. Takimmaisen ulkoreunan huullokseen kiinnitetään saranat. Sisempiin huulloksiin kiinnitetään verkko.
Saranoina käytetään hitsattavia saranoita, joiden pituus on noin 120 mm. Saranat kiinniteteään vastakkain (ylä- ja alapuoli eri suuntiin), jotta ovet ja portti eivät irtoa mahdollisen räjähdyksen sattuessa.
Ovien ja portin keskinäisenä lukituksena on ns. kiväärilukko, jonka pituus on 120 mm ja salparaudan paksuus 10 mm.
Verkoksi sopii hyvin muotorei'itetty (löytyy useita kuvioita) metallilevy, jonka paksuus on noin 3 mm. Tämäntyyppinen verkko on helppo kiinnittää hitsaamalla ovien, päätyjen ja portin huulloksiin.
| Muotoputket 40x40 mm | |
| Porttiin, ovien saranapuolille ja toisen oven pystykarmiin |  |
| Päätyihin, ovien ylä- ja alakarmeihin ja toisen oven pystykarmiin |  |
